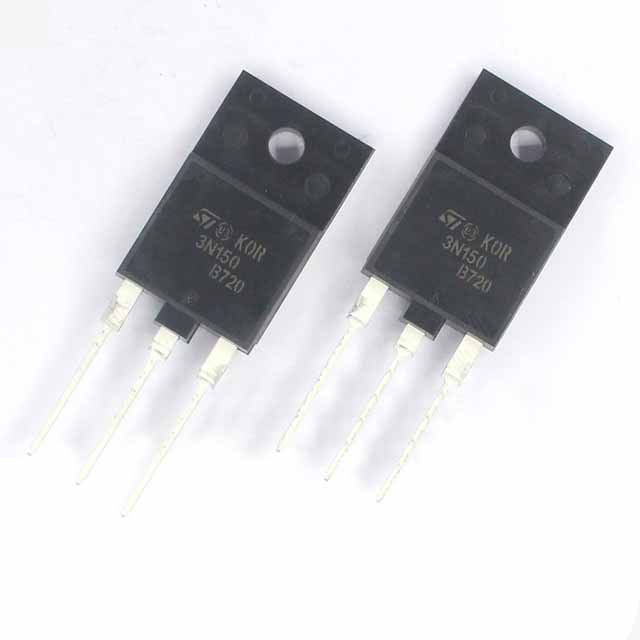

STFW3N150

分类:功率器件(MOSFET / IGBT)

点击:486

发布时间:2021-08-18 18:44

简介:STFW3N150 器件型号:STFW3N150 器件类别:分立半导体    晶体管    漏源电压(Vdss):1500V 连续漏极电流(Id)(25°C 时):2.5A 栅源极阈值电压:5V @ 250uA 漏源导通电阻:9Ω @ 1.3A,10V 最大功率耗散(Ta=25°C):63W 类型:N沟道 N沟道,150

详情 | PRODUCT DETAILS

漏源电压(Vdss):1500V 连续漏极电流(Id)(25°C 时):2.5A 栅源极阈值电压:5V @ 250uA 漏源导通电阻:9Ω @ 1.3A,10V 最大功率耗散(Ta=25°C):63W 类型:N沟道 N沟道,1500V,2.5A,9Ω@10V

Brand NameSTMicroelectronics
是否Rohs认证符合
零件包装代码TO-3PF
包装说明FLANGE MOUNT, R-PSFM-T3
针数3
Reach Compliance Codenot_compliant
ECCN代码EAR99
雪崩能效等级(Eas)450 mJ
外壳连接ISOLATED
配置SINGLE WITH BUILT-IN DIODE
最小漏源击穿电压1500 V
最大漏极电流 (Abs) (ID)2.5 A
最大漏极电流 (ID)2.5 A
最大漏源导通电阻9 Ω
FET 技术METAL-OXIDE SEMICONDUCTOR
JESD-30 代码R-PSFM-T3
JESD-609代码e3
元件数量1
端子数量3
工作模式ENHANCEMENT MODE
最高工作温度150 °C
封装主体材料PLASTIC/EPOXY
封装形状RECTANGULAR
封装形式FLANGE MOUNT
峰值回流温度(摄氏度)NOT SPECIFIED
极性/信道类型N-CHANNEL
最大脉冲漏极电流 (IDM)10 A
认证状态Not Qualified
表面贴装NO
端子面层Matte Tin (Sn) - annealed
端子形式THROUGH-HOLE
端子位置SINGLE
处于峰值回流温度下的最长时间NOT SPECIFIED
晶体管应用SWITCHING
晶体管元件材料SILICON
Base Number Matches1
